Polnischer Confiserie-Hersteller Mieszko setzt auf TLM-Pralinenpackstra├če von Schubert.
Der richtige Dreh f├╝r edle Pralinen.

Gef├╝llte Pralinen sind die Spezialit├Ąt des polnischen Confiserie-Herstellers Mieszko. Bei der Herausforderung, sowohl die Vorsortierung als auch den Verpackungsprozess zu automatisieren, setzte das Unternehmen auf die Erfahrung von Schubert. Die Experten konstruierten f├╝r die sensiblen Produkte eine einzigartige R├╝tteleinheit: Sie stellt die halbrunden Kirschpralinen schonend auf ihre flache Unterseite, bevor die Leckereien in der TLM-Pralinenpackstra├če zu verschiedensten Sortimenten zusammengestellt und verpackt werden.

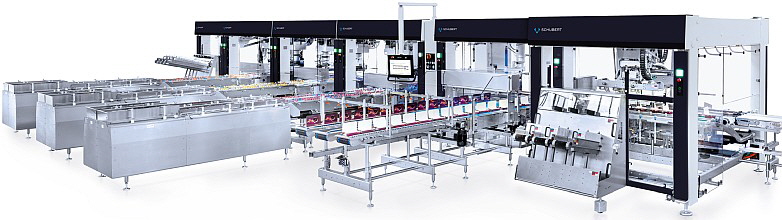

Schubert - Case Study Mieszko
Eine TLM-Pralinenpackstra├če aus sechs Teilmaschinen automatisiert bei Mieszko den Verpackungsprozess

Aus einer Tradition von mehr als 150 Jahren heraus entwickelt die polnische Confiserie Mieszko edle Pralinenkreationen. Zartschmelzende dunkle Schokolade, frische Fr├╝chte, knackige N├╝sse und aromatische Gew├╝rze wie Vanille oder Chili versprechen eine kulinarische Reise an exotische Pl├Ątze auf der ganzen Welt. Die K├Âstlichkeiten werden in zwei Produktionsst├Ątten in Ratibor bei Kattowitz hergestellt.

Produktschonende und flexible Automatisierung
Eine besonders beliebte Mieszko-Nascherei sind die Cherrissimo-Pralinen: Mit Schokolade umh├╝llt und in bunte Folie gewickelt, werden die halbrunden Kirschpralinen mit alkoholhaltiger F├╝llung vom kleinen Geschenkp├Ąckchen bis zum gro├čen Pralinensortiment angeboten. Um der steigenden Nachfrage gerecht zu werden, plante Mieszko, den Verpackungsprozess st├Ąrker zu automatisieren. Gefordert sind beim Verpacken dieser sensiblen Produkte sowohl ein ├Ąu├čerst schonendes Produkthandling als auch eine hohe Formatvielfalt. F├╝r diese Anforderungen entwickelten die Spezialisten von Schubert eine hochflexible TLM-Pralinenpackstra├če mit einer neuartigen vorgelagerten R├╝tteleinheit. Diese ├╝bernimmt automatisch die Vorsortierung der halbrunden Pralinen, indem sie die Produkte besonders schonend auf ihre flache Unterseite stellt. So k├Ânnen die Leckereien anschlie├čend richtig orientiert von den Pick-and-Place-Robotern aufgenommen und in Kunststofftrays gesetzt werden.

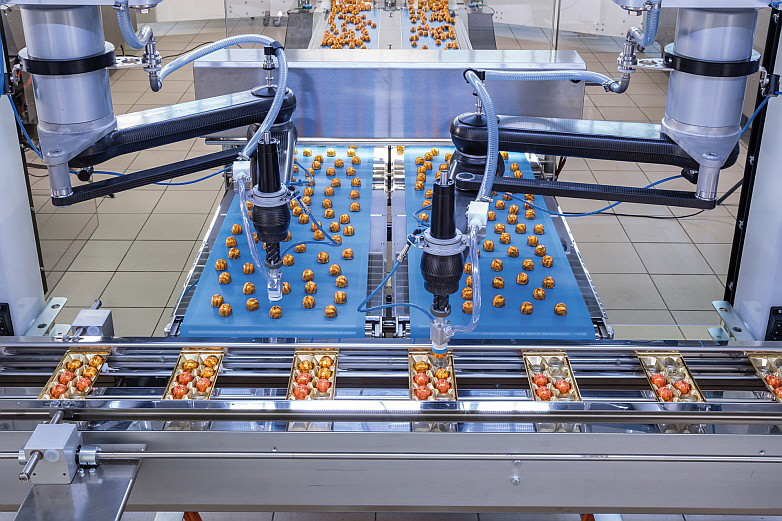

Schubert  Case Study Mieszko Bild 2
Im Zuf├╝hrband ist eine neu entwickelte R├╝tteleinheit integriert, die die Pralinen schonend aufrichtet

Vielf├Ąltige Verpackungsformate
Die fertig best├╝ckten Trays werden in Doppelwandschachteln oder Faltschachteln gesetzt. Um die Faltschachteln beim Einlegen der Trays offenzuhalten, konstruierte Schubert eigens ein Spreizwerkzeug. Des Weiteren lassen sich in der Anlage auch nackte Produkte verpacken. Tomasz Stiebler, Projektleiter bei Mieszko, ist mit dem Ergebnis hochzufrieden: ÔÇ×Die gro├če Flexibilit├Ąt der Anlage ist f├╝r uns optimal. Wir k├Ânnen mehr als 20 verschiedene Verpackungskombinationen verarbeiten. Auch von der werkzeuglosen Umstellung zwischen den Formaten bin ich begeistert.“ Denn Schubert erm├Âglicht bereits standardm├Ą├čig einen schnellen und einfachen Tausch der Roboterwerkzeuge ohne weitere Hilfsmittel.

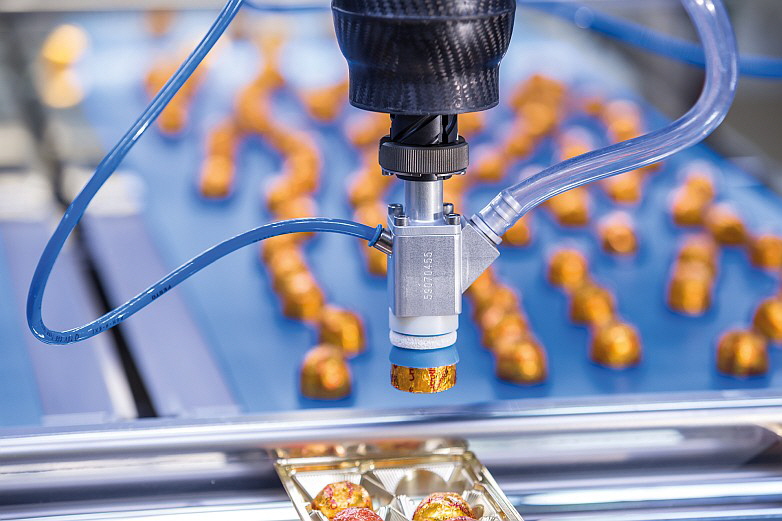

Schubert  Case Study Mieszko Bild 3
Nur einwandfreie Produkte werden von den F4-Robotern in die bereitgestellten Kunststofftrays gelegt

Korrekt vorpositionierte Pralinen dank R├╝tteleinheit
Die neue TLM-Pralinenpackstra├če von Schubert besteht aus sechs Teilmaschinen. In der ersten werden die Kunststofftrays in die Kette eingesetzt. Daran schlie├čen drei TLM-Teilmaschinen mit integrierten F4-Robotern an, die seitlich ├╝ber drei Zuf├╝hrwege beliefert werden. An jeder Zuf├╝hrung sorgen jeweils drei hintereinander- geschaltete B├Ąnder f├╝r die korrekte Position der verschiedenen Pralinensorten. Michael Voelskow, verantwortlicher Sales Account Manager bei Schubert, erkl├Ąrt die Funktion: ÔÇ×Das erste Zuf├╝hrband liefert die umwickelten Pralinen unsortiert im Pulk an. Bei der ├ťbergabe auf ein zweites Band positionieren sich die Produkte nicht mehr ├╝ber-, sondern nebeneinander in eine einzige Lage. Das direkt anschlie├čende dritte Band bewegt sich ruckartig zwei Schritte vor und einen Schritt zur├╝ck.“ Die Bewegung ist gerade so stark, dass schon korrekt positionierte Produkte nicht davon beeinflusst werden. Dagegen werden die auf der runden Seite liegenden Pralinen aus dem Gleichgewicht gebracht und drehen sich auf ihren flachen Boden.

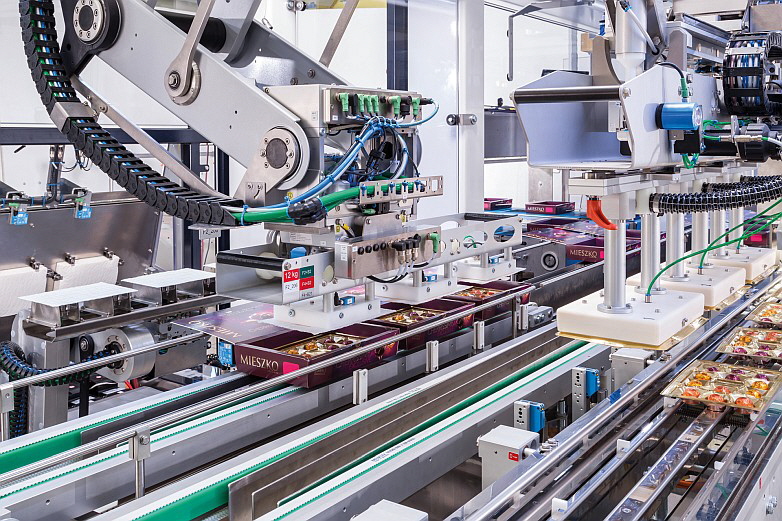

Schubert  Case Study Mieszko Bild 4
F2-Roboter setzen die bef├╝llten Trays in Doppelwandschachteln. Zum Schutz der Produkte werden Polsterpapiere aufgelegt

Richtig positioniert passieren die Pralinen ein Spreizband zur Vereinzelung. Ein Auflichtscanner erkennt die Position der Produkte. Das Bilderkennungssystem von Schubert wurde eigens f├╝r Verpackungsaufgaben bei gro├čen Produktbandbreiten entwickelt. So l├Ąsst sich nicht nur die Lage der Produkte berechnen, sondern es wird auch die Qualit├Ąt beurteilt: Nur einwandfreie Pralinen werden von den Pick-and-Place-Robotern aufgenommen und in die bereitgestellten Kunststofftrays gelegt. Um die sensiblen Produkte sicher zu verpacken, verf├╝gen die F4-Roboter in der Schubert-Anlage ├╝ber individuell konstruierte Werkzeuge. Weiche, halbschalenf├Ârmige Greifer, die exakt der Form der halbrunden Mieszko-Leckereien angepasst sind und mit Vakuum arbeiten, sorgen f├╝r das schonende Umsetzen der Pralinen vom Band in die Kunststofftrays. Anschlie├čend setzen F2-F├╝llroboter die bef├╝llten Trays in bereits aufgerichtete Doppelwandschachteln und legen je nach Format zum Schutz der Produkte Polsterpapiere auf. Alternativ kommen Faltschachteln zum Einsatz, die beim Einlegen der Kunststofftrays von einem ebenfalls individuell konstruierten Spreizwerkzeug offen gehalten werden. Zudem k├Ânnen in der Anlage auch nackte Produkte verpackt werden, indem sie – ohne Einsatz der R├╝tteleinheit – vom Tablett auf die Zuf├╝hrb├Ąnder geschoben werden. Ein Wechsel zwischen den verschiedenen Verpackungskombinationen ist werkzeuglos und innerhalb von 15 bis 20 Minuten m├Âglich.

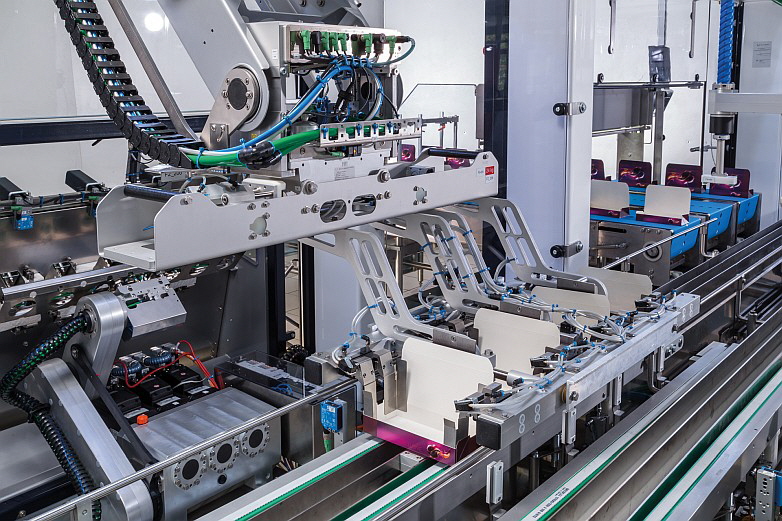

Schubert  Case Study Mieszko Bild 5
Alternativ kommen Faltschachteln zum Einsatz, die zum einfacheren Einlegen der Kunststofftrays von einem Spreizwerkzeug offengehalten werden

F├╝r die Zukunft aufgestellt
Realisierbar sind in Zukunft auch noch weitere Verpackungsvarianten, wie zum Beispiel Trays f├╝r sehr kleine Chargen, die von Hand in die Kette eingelegt werden. Mit der neuen Schubert-Pralinenpackstra├če hat Mieszko den komplexen Verpackungsprozess der Cherrissimo-Pralinen stark erweitert und ist nun in der Lage, seine Produktion deutlich zu steigern.

Schubert  Case Study Mieszko Bild 6
Die Cherrissimo-Pralinen des polnischen Herstellers Mieszko werden vom kleinen Geschenkp├Ąckchen bis zum gro├čen Pralinensortiment angeboten

Zahlen und Fakten
- 3 Zuf├╝hrb├Ąnder mit R├╝tteleinheit zum Aufrichten der umwickelten Produkte
- 6 Teilmaschinen
- 500 Pralinen pro Minute
- Nackte und mit Folie umwickelte Pralinen
- Spreizwerkzeug f├╝r Faltschachteln
- Mehr als 20 Formate
- Werkzeuglose Formatumstellung in 15 bis 20 Minuten

Schubert  Case Study Mieszko Bild 7
Tomasz Stiebler, Projektleiter bei Mieszko, sagt: ÔÇ×Die gro├če Flexibilit├Ąt der Anlage ist f├╝r uns optimal. Wir k├Ânnen mehr als 20 verschiedene Verpackungskombinationen verarbeiten. Auch von der werkzeuglosen Umstellung zwischen den Formaten bin ich begeistert.“


├ťber die Gerhard Schubert GmbH
Die Gerhard Schubert GmbH ist weltweit anerkannter Marktf├╝hrer f├╝r Top-Loading-Verpackungsmaschinen (TLM). Das Familienunternehmen aus Crailsheim (Baden-W├╝rttemberg, Deutschland) setzt bei seinen digitalen, roboterbasierten Verpackungsmaschinen auf ein Zusammenspiel von einfacher Mechanik, intelligenter Steuerungstechnik und hoher Modularit├Ąt. Mit dieser Philosophie und einer eigenen Innovationskultur beschreitet das Unternehmen seit ├╝ber 50 Jahren v├Âllig eigenst├Ąndige technologische Wege.

Mit seiner TLM-Technologie stellt der Maschinenbauer seinen Kunden zukunftssichere Verpackungs- maschinenl├Âsungen bereit, die einfach in der Bedienung, flexibel in der Formatumstellung, hochleistungsf├Ąhig und stabil in der Funktion sind. Die TLM-Verpackungsmaschinen verpacken Produkte jeglicher Art und Branche – von Lebensmitteln, S├╝├čwaren, Getr├Ąnken, Pharmazeutika und Kosmetik bis hin zu technischen Artikeln – in Trays, Kartons, Schachteln oder in Schlauchbeutel.

Namhafte Marken wie Ferrero, Nestl├ę, Unilever oder Roche vertrauen gleicherma├čen auf Automatisierungs- l├Âsungen von Schubert wie zahlreiche kleine, mittelst├Ąndische und familiengef├╝hrte Unternehmen. Gegr├╝ndet im Jahr 1966 besch├Ąftigt die heute in zweiter Generation gef├╝hrte Unternehmensgruppe mehr als 1.300 Mitarbeiter.
